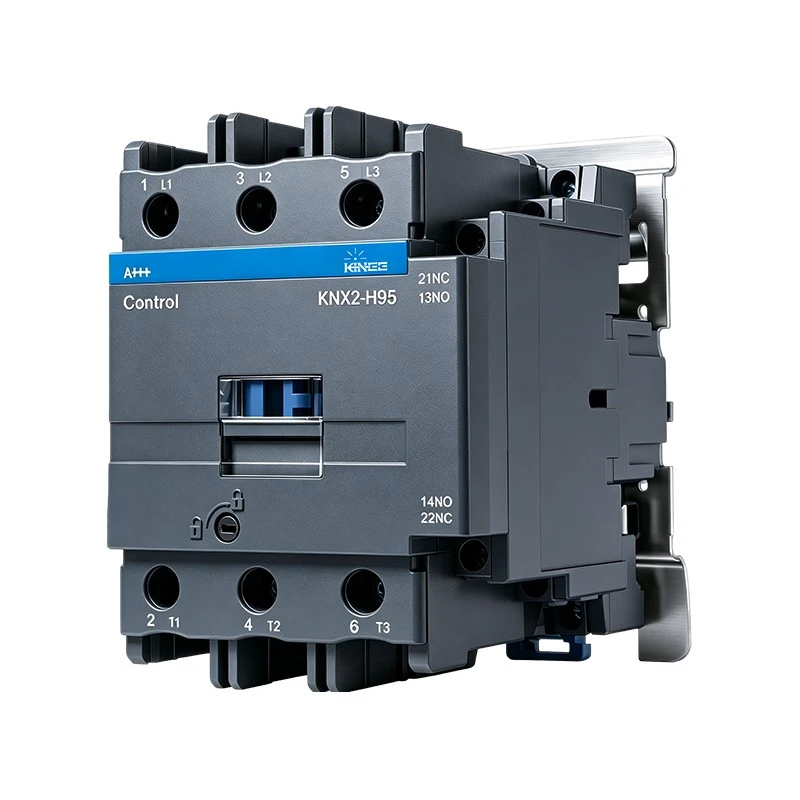

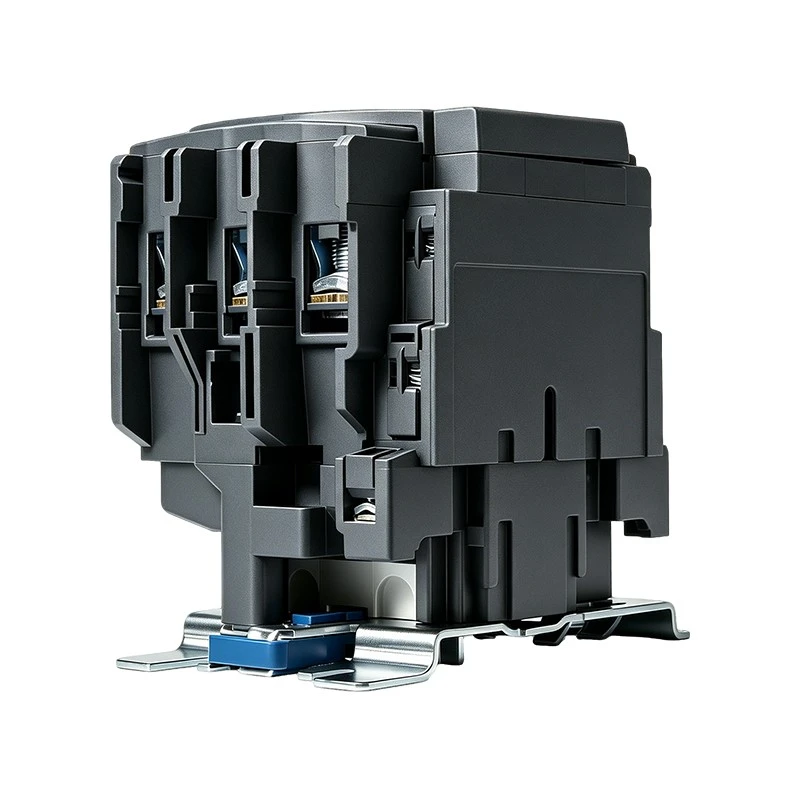

คอนแทค AC คุณภาพสูง 690V

แบบอย่าง

KNX2-H09

KNX2-H12

KNX2-H18

KNX2-H25

KNX2-H32

ลักษณะวงจรหลัก

เสา

3P

พิกัดแรงดันไฟฟ้าฉนวน (Ui)

V

690V

พิกัดแรงดันไฟฟ้า (Ue)

V

380/400, 660/690

กระแสความร้อนแบบธรรมดา (Ith), กระแสไฟทำงานพิกัด AC-1

20

20

32

40

50

พิกัดกระแสไฟฟ้าที่ใช้งาน (Ie)

ไฟฟ้ากระแสสลับ-3,380/400V

A

9

12

18

25

32

AC-3,660/690V

A

6.6

8.9

12

18

22

ไฟฟ้ากระแสสลับ-4,380/400V

A

3.5

5

7.7

8.5

12

ไฟฟ้ากระแสสลับ-4,660/690V

A

1.5

2

3.8

4.4

7.5

กำลังไฟพิกัดการทำงาน (Pe)

ไฟ AC-3 380/400V

กิโลวัตต์

4

5.5

7.5

11

15

ไฟฟ้ากระแสสลับ-3 660/690V

กิโลวัตต์

5.5

7.5

10

15

18.5

ไฟ AC-4 380/400V

กิโลวัตต์

1.5

2.2

3.3

4

5.4

ไฟฟ้ากระแสสลับ-4 660/690V

กิโลวัตต์

1.1

1.5

3

3.7

5.5

ชีวิตเครื่องกล

10,000 ครั้ง

1200

1000

ชีวิตไฟฟ้า

เอซี-3

10,000 ครั้ง

110

90

เอซี-4

10,000 ครั้ง

22

22

ความถี่ในการทำงาน

เอซี-3

ครั้ง/ชั่วโมง

1200

600

เอซี-4

ครั้ง/ชั่วโมง

300

300

ความสามารถในการเดินสายขั้วต่อวงจรหลัก

ลวดอ่อน

1 สาย

มม.²

1...4

1.5...6

ไม่มีเทอร์มินัลบล็อก

2 สาย

มม.²

1.4

1.5...6

ลวดอ่อน

1 สาย

มม.²

1.4

1...6

มีเทอร์มินอลบล็อค

2 สาย

มม.²

1.2...5

1...4

สายแข็ง

1 สาย

มม.²

1...4

1.5...6

1.5…10

ไม่มีเทอร์มินัลบล็อก

2 สาย

มม.²

1...4

1.5…

แรงบิดในการขัน

N·m

1.2

1.8

ม้วน

พิกัดแรงดันไฟฟ้าวงจรควบคุม (เรา)

50เฮิร์ต

V

24,36,48,110,127,220/230,240,380/400,415,440

50/60H

V

24,36,48,110,127,220/230,240,380/400,415,440

แรงดันไฟฟ้าลูปควบคุมที่อนุญาต

วิ่ง

V

มุมเอียงในการติดตั้ง ±22.5 องศา : 85%~110% เรา; มุมเอียงในการติดตั้ง ±5 องศา : 70%~120%

ปล่อย

V

มุมเอียงในการติดตั้ง ±22.5 องศา : 20%~75% เรา; มุมเอียงในการติดตั้ง ±5 องศา : 20%~65%

การใช้พลังงานคอยล์

ดึงดูด

เวอร์จิเนีย

60

70

ถือ

เวอร์จิเนีย

6-9.5

6-9.5

การใช้พลังงาน

W

1-3

1-3

ติดต่อช่วย

ข้อมูลจำเพาะของการติดต่อ

A

11

กระแสความร้อนที่ตกลงไว้ Ith

A

10

พิกัดแรงดันไฟฟ้า (Ue)

เครื่องปรับอากาศ

A

380

ดี.ซี

V

220

ความสามารถในการควบคุมพิกัด

เอซี-15

เวอร์จิเนีย

360

ดีซี-13

W

33

แบบอย่าง

KNX2-H38

KNX2-H40

KNX2-H50

KNX2-H65

KNX2-H80

KNX2-H95

ลักษณะวงจรหลัก

เสา

3P

พิกัดแรงดันไฟฟ้าฉนวน (Ui)

V

690V

พิกัดแรงดันไฟฟ้า (Ue)

V

380/400, 660/690

กระแสความร้อนแบบธรรมดา (Ith), กระแสไฟทำงานพิกัด AC-1

50

50

60

80

125

125

พิกัดกระแสไฟฟ้าที่ใช้งาน (Ie)

ไฟฟ้ากระแสสลับ-3,380/400V

A

38

40

50

65

80

95

AC-3,660/690V

A

22

34

39

42

49

49

ไฟฟ้ากระแสสลับ-4,380/400V

A

14

18.5

24

28

37

44

ไฟฟ้ากระแสสลับ-4,660/690V

A

8.9

9

12

14

17.3

21.3

กำลังไฟพิกัดการทำงาน (Pe)

ไฟ AC-3 380/400V

กิโลวัตต์

18.5

18.5

30

33

37

45

ไฟฟ้ากระแสสลับ-3 660/690V

กิโลวัตต์

18.5

30

33

37

45

45

ไฟ AC-4 380/400V

กิโลวัตต์

5.5

7.5

11

15

18.5

22

ไฟฟ้ากระแสสลับ-4 660/690V

กิโลวัตต์

6

7.5

10

11

15

18.5

ชีวิตเครื่องกล

10,000 ครั้ง

1000

900

650

ชีวิตไฟฟ้า

เอซี-3

10,000 ครั้ง

90

65

เอซี-4

10,000 ครั้ง

22

17

11

ความถี่ในการทำงาน

เอซี-3

ครั้ง/ชั่วโมง

600

เอซี-4

ครั้ง/ชั่วโมง

300

ความสามารถในการเดินสายขั้วต่อวงจรหลัก

ลวดอ่อน

1 สาย

มม.²

1.5...6

2.5...25

4...50

ไม่มีเทอร์มินัลบล็อก

2 สาย

มม.²

1.5...6

2.5...16

4...25

ลวดอ่อน

1 สาย

มม.²

1...6

2.5...25

4...50

มีเทอร์มินอลบล็อค

2 สาย

มม.²

1...4

2.5...10

4...16

สายแข็ง

1 สาย

มม.²

1.5...10

2.5...25

4...50

ไม่มีเทอร์มินัลบล็อก

2 สาย

มม.²

1.5...10

2.5...10

4...25

แรงบิดในการขัน

N·m

1.8

5

9

ม้วน

พิกัดแรงดันไฟฟ้าวงจรควบคุม (เรา)

50เฮิร์ต

V

24,36,48,110,127,220/230,240,380/400,415,440

50/60H

V

24,36,48,110,127,220/230,240,380/400,415,440

แรงดันไฟฟ้าลูปควบคุมที่อนุญาต

วิ่ง

V

มุมเอียงในการติดตั้ง ±22.5 องศา : 85%~110% เรา; มุมเอียงในการติดตั้ง ±5 องศา : 70%~120%

ปล่อย

V

มุมเอียงในการติดตั้ง ±22.5 องศา : 20%~75% เรา; มุมเอียงในการติดตั้ง ±5 องศา : 20%~65%

การใช้พลังงานคอยล์

ดึงดูด

เวอร์จิเนีย

70

200

200

ถือ

เวอร์จิเนีย

6-9.5

15-20

15-20

การใช้พลังงาน

W

1-3

6-10

6-10

ติดต่อช่วย

ข้อมูลจำเพาะของการติดต่อ

A

11

กระแสความร้อนที่ตกลงไว้ Ith

A

10

พิกัดแรงดันไฟฟ้า (Ue)

เครื่องปรับอากาศ

A

380

ดี.ซี

V

220

ความสามารถในการควบคุมพิกัด

เอซี-15

เวอร์จิเนีย

360

ดีซี-13

W

33
