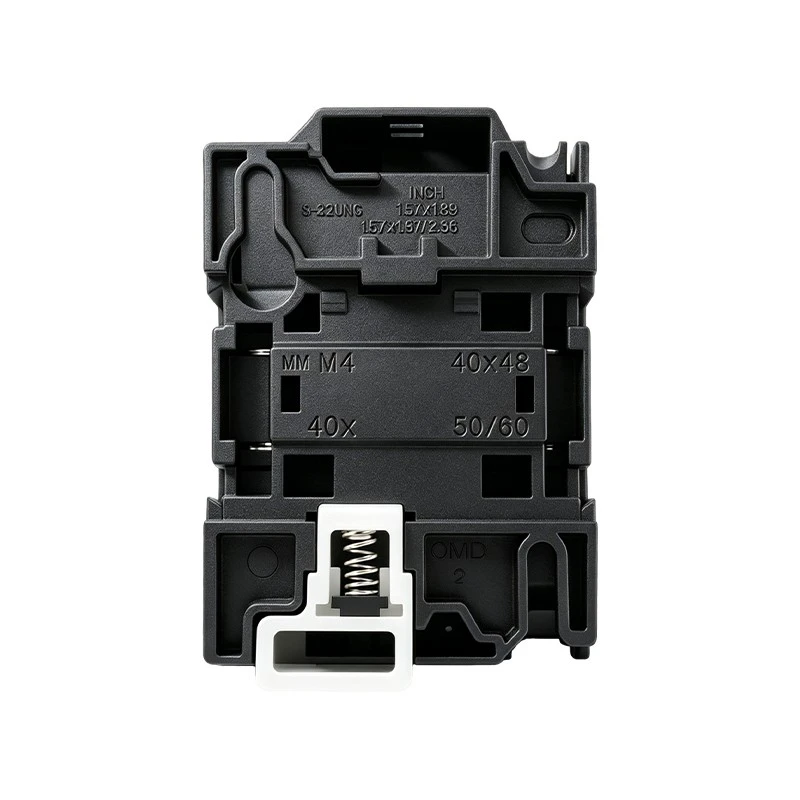

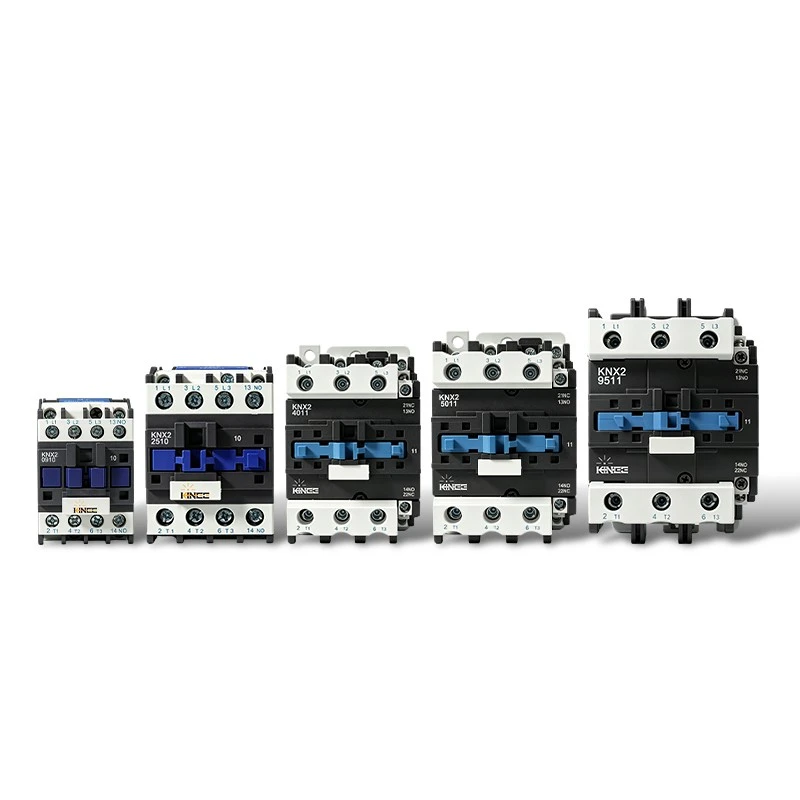

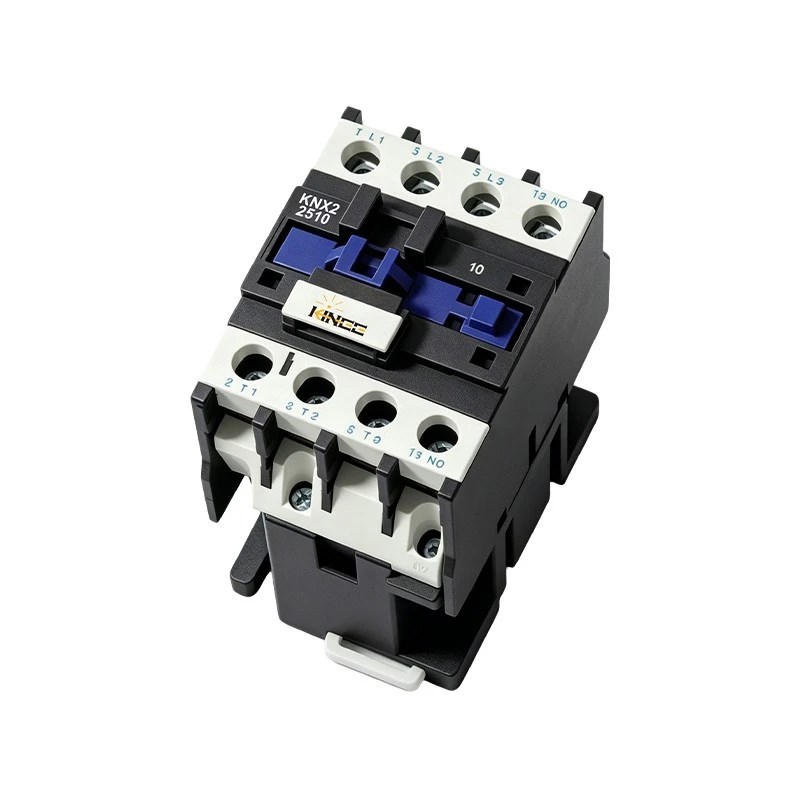

คอนแทคไฟฟ้า AC ทั้งหมด-คอยล์ทองแดง

รายการ

KNX2-09(แซด)

KNX2-12(แซด)

KNX2-18(แซด)

KNX2-25(แซด)

KNX2-32(แซด)

เกรดเฟรม^a

09~12

18

25

32

พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า Uimp (kV)

8

หน้าที่ที่ได้รับการจัดอันดับ

วันทำงานแปด-ชั่วโมง วันทำงานต่อเนื่อง -วันทำงานระยะสั้น วันทำงานไม่ต่อเนื่อง (ปัจจัยภาระงาน 40%)

พิกัดกระแสไฟลัดวงจร-Iq กระแสวงจร (kA)

50 (400V)

ระยะอาร์ซิ่ง (มม.)

10

การจำกัดความต้านทาน(Ω)

0.05

ประเภทฟิวส์ที่ตรงกัน

gG20

gG32

gG40

gG50

การจับคู่ฟิวส์พิกัดกระแส (A)

20

32

40

50

ประเภทการประสานงาน

พิมพ์การประสานงาน "2"

การจับคู่รุ่นรีเลย์โอเวอร์โหลดความร้อน

NR2-25

NR2-25,36

พารามิเตอร์วงจรเสริม

อิธ(เอ)

10

เอซี-15

ใช่/คือ:AC380V/400V/0.95A

ดีซี-13

อ/เช่น: DC220V/250V/0.15A

อูอิม(kV)

6

ประเภทของฟิวส์ที่ใช้ในวงจรเสริม

gG10

คอยล์ไฟฟ้ากระแสสลับ

50เฮิร์ต

รับสินค้า-(VA)

น้อยกว่าหรือเท่ากับ 70

น้อยกว่าหรือเท่ากับ 70

น้อยกว่าหรือเท่ากับ 70

น้อยกว่าหรือเท่ากับ 110

น้อยกว่าหรือเท่ากับ 110

ถือ(VA)

น้อยกว่าหรือเท่ากับ 9

น้อยกว่าหรือเท่ากับ 9

น้อยกว่าหรือเท่ากับ 9.5

น้อยกว่าหรือเท่ากับ 14

น้อยกว่าหรือเท่ากับ 14

กำลัง(W)

1.8~2.7

1.8~2.7

3~4

3~4

3~4

คอยล์ดีซี

กำลัง(W)

น้อยกว่าหรือเท่ากับ 9

น้อยกว่าหรือเท่ากับ 9

น้อยกว่าหรือเท่ากับ 11

น้อยกว่าหรือเท่ากับ 11

น้อยกว่าหรือเท่ากับ 11

วงควบคุม Uimp(kV)

6

ช่วงของการเคลื่อนไหว

แรงดึง-แรงดันไฟฟ้า: (85%~110%) เรา; ปล่อยแรงดันไฟฟ้า: AC (20% ~ 75%) เรา DC (10% ~ 75%) เรา

รายการ

KNX2-40(แซด)

KNX2-50(แซด)

KNX2-65(แซด)

KNX2-80(แซด)

KNX2-95(แซด)

เกรดเฟรม^a

40~65

80~95

พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า Uimp (kV)

8

หน้าที่ที่ได้รับการจัดอันดับ

วันทำงานแปด-ชั่วโมง วันทำงานต่อเนื่อง -วันทำงานระยะสั้น วันทำงานไม่ต่อเนื่อง (ปัจจัยภาระงาน 40%)

พิกัดกระแสไฟลัดวงจร-Iq กระแสวงจร (kA)

50 (400V)

ระยะอาร์ซิ่ง (มม.)

12

การจำกัดความต้านทาน(Ω)

0.05

ประเภทฟิวส์ที่ตรงกัน

gG63

gG80

gG125

การจับคู่ฟิวส์พิกัดกระแส (A)

63

80

125

ประเภทการประสานงาน

พิมพ์การประสานงาน "2"

การจับคู่รุ่นรีเลย์โอเวอร์โหลดความร้อน

NR2-93

พารามิเตอร์วงจรเสริม

อิธ(เอ)

10

เอซี-15

ใช่/คือ:AC380V/400V/0.95A

ดีซี-13

อ/เช่น: DC220V/250V/0.15A

อูอิม(kV)

6

ประเภทของฟิวส์ที่ใช้ในวงจรเสริม

gG10

คอยล์ไฟฟ้ากระแสสลับ

50เฮิร์ต

รับสินค้า-(VA)

น้อยกว่าหรือเท่ากับ 300

น้อยกว่าหรือเท่ากับ 300

น้อยกว่าหรือเท่ากับ 300

น้อยกว่าหรือเท่ากับ 300

น้อยกว่าหรือเท่ากับ 300

ถือ(VA)

น้อยกว่าหรือเท่ากับ 45

น้อยกว่าหรือเท่ากับ 45

น้อยกว่าหรือเท่ากับ 45

น้อยกว่าหรือเท่ากับ 57

น้อยกว่าหรือเท่ากับ 57

กำลัง(W)

6~10

6~10

6~10

6~10

6~10

คอยล์ดีซี

กำลัง(W)

น้อยกว่าหรือเท่ากับ 22

น้อยกว่าหรือเท่ากับ 22

น้อยกว่าหรือเท่ากับ 22

น้อยกว่าหรือเท่ากับ 22

น้อยกว่าหรือเท่ากับ 22

วงควบคุม Uimp(kV)

6

ช่วงของการเคลื่อนไหว

แรงดึง-แรงดันไฟฟ้า: (85%~110%) เรา; ปล่อยแรงดันไฟฟ้า: AC (20% ~ 75%) เรา DC (10% ~ 75%) เรา
